ต่อสวิตช์เสาอากาศแบบลดครึ่งเสา 3 ขั้นตอน

[A31804]

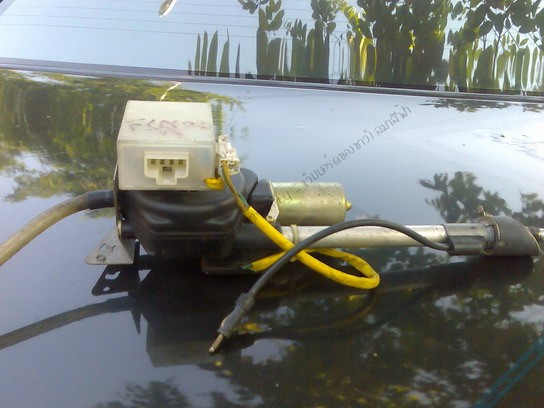

สำเร็จแล้วครับการต่อสวิตช์เสาอากาศแบบลดครึ่งเสา อันดับแรกเราก็ไปหาซื้อเสาอากาศแบบแบบลดครึ่งเสาแบบนี้มาก่อนครับตามรูปนี้เลย อันนี้ผมแวะไปได้มาจากร้านน้าจอห์นครับพร้อมกับซื้อสวิตช์ลดครึ่งเสามาด้วย อ่ะลองดูกันนะครับว่าเราจะต่อกันยังไง

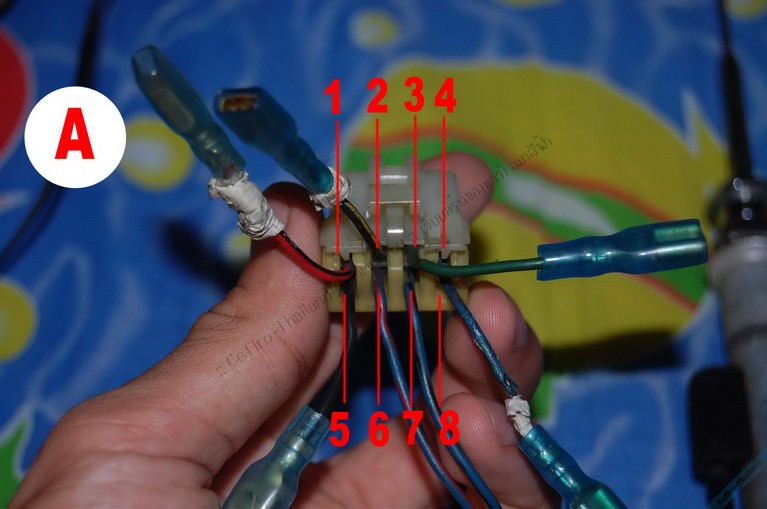

ดูรูปตามเลยครับ ขออธิบายรูปAก่อนนะครับ รูปนี้เป็นแจ๊คเดิมที่ติดมาอยู่กับรถครับ มองจากด้านหลังผมขออธิบายสีดังนี้นะครับ
1=แดง/ดำ
2=ดำ/เหลือง
3=เขียว/เทา
4=น้ำเงิน/เทา
5=ดำ/แดง
6=น้ำเงิน/แดง
7=น้ำเงิน/ดำ
8= X (ไม่ใช้งาน)

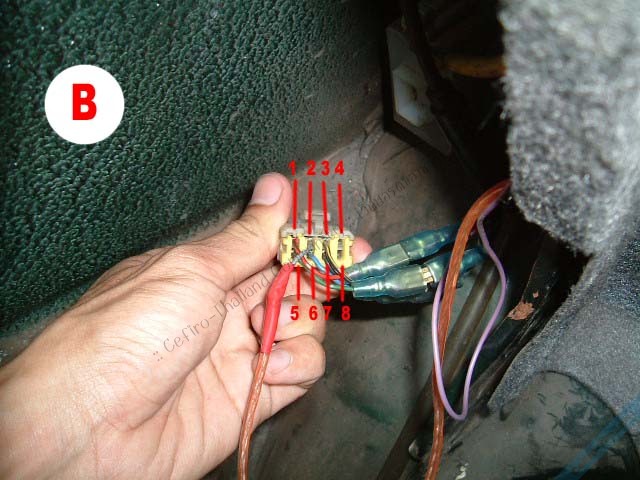

STEP 1 ถอดขั้วแบตออกก่อนครับแล้วก็ตัดสายไฟเพื่อที่จะเอาสายแจ๊คที่ได้มาจากเสาอากาศแบบลดครึ่งเสามาใส่แทน งั้นผมขออธิบายสีแจ๊คที่ได้มาจากเสาอากาศแบบลดครึ่งเสาตามรูปBดังนี้นะครับ
1=แดง/เทา
2=เทา
3=ดำ/เหลือง
4= X (ไม่ใช้งาน)
5=เขียว/เทา
6=น้ำเงิน/เทา
7=ดำ/เทา
8= X (ไม่ใช้งาน)
STEP 2 ต่อสายไฟที่เราตัดเขากับแจ๊ครูปBได้เลยครับให้สีตรงกันครับตามนี้นะครับ(บอกคนข้างๆให้เสริพน้ำเย็นๆเราด้วยนะครับ ..ที่รักขอน้ำตราหัวเสือดาวป๋องหนึ่งสิ! "เอาบ๊ะเหงกไปก่อนละกัน"

รูป B A
สาย 1 ต่อกับสาย 1 ต่อสวิตช์ลดครึ่งเสา
สาย 2 ลากไปต่อสวิตช์ลดครึ่งเสา
สาย 3 ต่อกับสาย 2
สาย 4 X (ไม่ใช้งาน)
สาย 5 ต่อกับสาย 3
สาย 6 ต่อกับสาย 4
สาย 7 ต่อกับสาย 5
สาย 8 X (ไม่ใช้งาน)
****Note หรือต่อสีให้ตรงสีเดียวกันแล้วก็ต่อสวิตช์ลดครึ่งเสา ต่อแบบอนุกรมเข้าไปครับสังเกตุรูปBเส้นสีทองเหลืองเส้นเดียวที่พันเทปสีแดงๆ

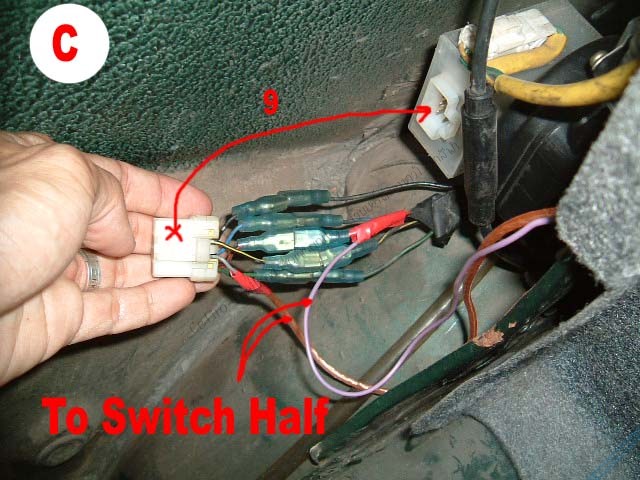

เส้นนี้ผมต่อเข้ากับสวิตช์ที่ลากมาจากคอนโซลครับหรือดูรูปCก็ได้ครับสีทองเหลืองผมลากเข้าไปต่อสวิตช์ลดครึ่งเสาข้างในข้องผู้โดยสารแต่พอลากกลับ

มาเพื่อที่จะต่อเข้ากับเส้นแดง/เทาฝั่งAผมใช้สีม่วงแทนครับ(สายไฟหมดน่ะ..อิๆ)

STEP 3 ต่อขัวแบตแล้วก็เปิดวิทยุ ลองเปิดปิดสวิตช์ดูครับไม่ยากใช่ไหมครับ เพื่อนๆพี่ๆลองดูนะครับจบและ คราวหน้าจะหาอะไรทำอีกดีหว่า..ไว้มีโปรเจ็คอะไรคิดว่าเป็นประโยชน์จะมาเขียนเล่าสู่กันฟังนะครับ ขอบคุณCefiro-Thailandอีกครั้งครับ



[A31804]

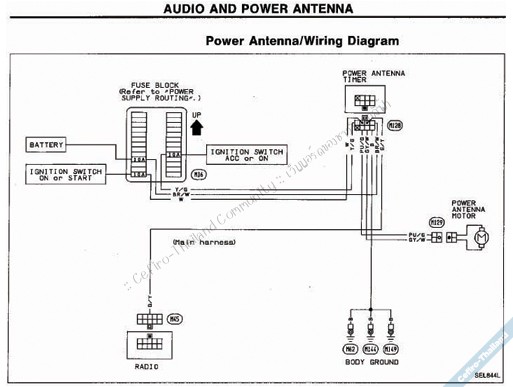

ขอเพิ่มวรจรPowerAntennaครับผม



[A31804]

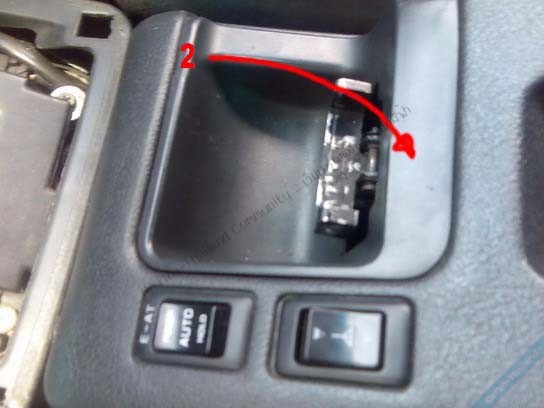

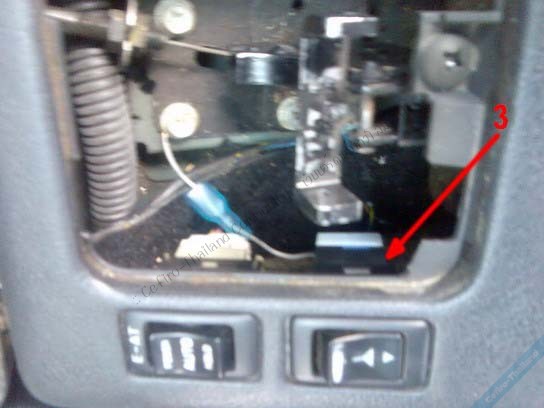

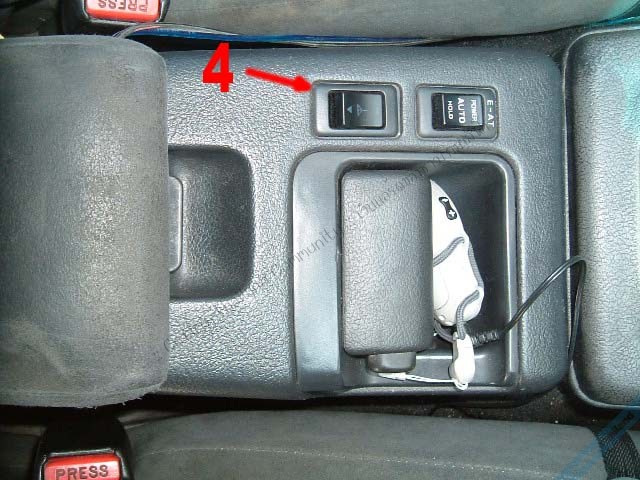

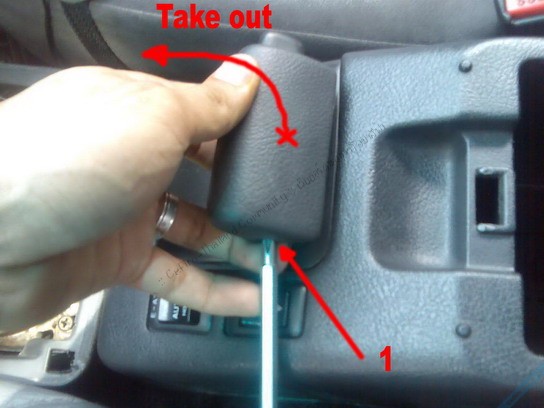

รูปต่อสวิตช์ลดครึ่งเสา ผมเลือกไว้ตรงที่วางแขนครับ ดูรูปจินตนาการดูนะครับ ไปกินเหล้าเอ้ย!กินข้าวก่อนและ หิวครับ



[A31782]

มันให้มันมืออีกแล้ว



[A31212]

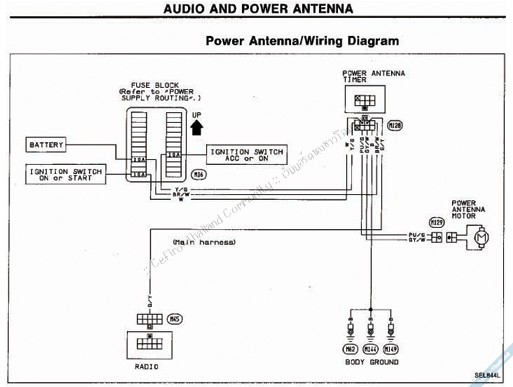

ขอเพิ่มวรจรPowerAntennaครับผม

DIY มาอีกแล้วครับ ผมกำลังอยากได้เลย ตรงใจเป๊ะๆ เพราะว่าตอนนี้เสาอากาศผมมันนิ่งสนิทมานานแล้วครับ จะลากสายใหม่ก็ไม่รู้ว่าสายไหนเป็นสายไหนบ้าง

ถ้าผมจะรบกวนขอวงจรในรูป แบบรูปใหญ่กว่านี้จะได้มั้ยครับ เพราะดูทรงแล้วเหมือนจะ resize มา
รบกวนส่งมาที่เมลล์ [email protected] จะเป็นพระคุณมากครับ



[A31804]

ด้วยความยินดี จัดให้ครับผม ว่าแต่ Diy มันย่อมาจากอะไร แปลว่าอะไรหรือครับ(ไม่รู้จิงๆเด๊ะ)



[A31212]

ด้วยความยินดี จัดให้ครับผม ว่าแต่ Diy มันย่อมาจากอะไร แปลว่าอะไรหรือครับ(ไม่รู้จิงๆเด๊ะ)

D.I.Y = Do It Yourself ครับ
ก็คือ "ทำด้วยตัวคุณเอง" หรือ "คุณเองก็ทำได้" แหละครับ แนวนี้

ขอบคุณล่วงหน้าสำหรับรูปวงจรนะครับผม
ดีใจจัง Cef-Thai มีคนใจดีมาแชร์ความรู้ให้กันอีกแล้ว



[A31804]

วงจรAntennaจะอยู่ในหัวข<wbr>้อAudioครับ หรือไฟล์ ELหน้า107ครับ
กดLinkตรงนี้เลยครับ https://www.cefiro-thailand.com/board<wbr>/showthread.php?t=7599

ส่วนLinkนี้เป็นService Manualครับ
https://www.cefiro-thailand.com/board<wbr>/showthread.php?t=8305



[A31789]

เสริมนิดนึงนะคับจากที่ผมไปซื้อมาและใส่เอง ....

ตัวเสาครึ่งท่อนมันมีทั้งตรงรุ่นและไม่ตรงรุ่นแต่ใส่ได้ (ตัวรางยึดเสาไม่เหมือนกันแต่ถอดเอาของเดิมมาใส่ได้คับ) แล้วส่วนสีสายไฟของเสาร์ครึ่งท่อน มีทั้งที่เหมือนของเดิมติดรถคับ และไม่เหมือน (พวกไม่ตรงรุ่นนั้นแหละคับ)

ถ้าสีเหมือน ตำแหน่งจะไม่ตรงก็ย้ายสายไฟให้เหมือนกันตัวที่เราได้มาใหม่ (สายไฟไม่ต้องตัดก็ได้นะคับ เอาเหล็กแบนๆหรือไขขวงนาฬิกาแหย่เอาก็ได้คับแล้วก็ดึงก็ออกแว้ว) มันจะมีสายเหลือคือสายสีชมพูตัวนั้นแหละคับตัวปรับครึ่งท่อนคับ



[A31212]

และแล้วรถผมเสาอากาศก็ยืด-หดได้แล้วครับ คือสายไฟที่เสาอากาศผม เหมือนมันไม่ได้ต่อกับอะไรเลย ทั้งไฟทั้งกราวด์ไม่มีซักอย่าง
เลยลองไล่สายไฟมาจนถึงมัดสายไฟข้างใต้เบาะคนขับ แต่จากนั้นเริ่มไปไม่ถูกแล้วครับ เพราะมัดสายไฟมันเลี้ยวเข้าไปที่กลางรถละ ล้วงไม่ถึงแล้ว ผมเลยไม่รู้ว่าต้นตอปลั๊กมันอยู่ตรงไหน

ก็เลยตัดสินใจเดินสายไฟทุกเส้นใหม่ ตั้งแต่จุดที่ล้วงได้เลยครับ ตอนนี้ได้ฟัง FM สมใจแล้ว หลังจากที่ฟัง CD แผ่นเดิมซ้ำๆ วนๆ มานาน
ขอบคุณมากคร๊าบ



[A31804]

สุดยอดครับ!!!!! ยินดีด้วยครับเพราะเมื่อก่อนก็ฟังแต่mp3แผ่นเดิมๆเหมือนกัน



[A31687]

โอ๊ววววว....ทำให้มั่งสิค๊าบ เดี๋ยวเลี้ยงเบียร์ป๋องนึง



[A31789]

โอ๊ววววว....ทำให้มั่งสิค๊าบ เดี๋ยวเลี้ยงเบียร์ป๋องนึง

ว่างๆมาเลยคับต่อให้ได้ :smile:



[A31401]

แจ่ม มาก ครับ พี่น้อง...........



[0875636150]

แล้ว 2 สาย ที่ลากไปต่อที่สวิตซ์ต่อเข้ากับสวิตซ์เลยป่าวคลับ แล้วที่ตัวสวิตซ์เก่าเราต้องต่อหรือป่าวคับ พี่บอกให้ลากไปต่อแต่มันจะมีตัวสวิตซ์เก่าอยู่ ขอรูปที่พี่ต่อสายด้วยคับ



[0875636150]

สายไฟในคอนโซนกลาง / แล้วสายไฟดำเหลืองกับพ้า ที่อยู่กับสวิตซ์ที่มากับตัวรถเราจะใช้หรือตัดออก ทำไงอธิบายให้หน่อยคับ ขอบคุณคับๆๆๆๆๆ



[A31804]

อ้างจากรูป B นะครับ เหมือนเราช๊อตขา1กับขา2แล้วเสาจะลดลงครึ่งเสาครับ(สวิตช์อนุกรม) แต่ถ้าไม่ช๊อต1กับสอง เสาก็จะพุ่งขึ้นเต็มเสาเลยครับผม



[A31378]

ปกติเวลาเปิด cd ไม่ใช่วิทยุ เสามันควรจะขึ้นมั๊ยครับ ของผมขนาดเข้าเกียร์ถอยแล้วกล้องมองหลังที่วิทยุติด เสามันยังอุตส่าห์ขึ้นมาเลย เอาเป็นว่าถ้าวิทยุทำงานไม่ว่าจะเป็น fm , cd , หรือกล้องถอย เสามันขึ้นหมด อันนี้ต่อตรงไหนผิดไปหรือปล่าวครับ หรือเป็นปกติ



[A31804]

วิทยุทำงานขึ้นครึ่งเสาครับ ถ้าจะไม่ให้ขึ้นเลยเดี๋ยวศึกษาวงจรดูก่อนนะครับว่าทำยังไง



[A31432]

ปกติเวลาเปิด cd ไม่ใช่วิทยุ เสามันควรจะขึ้นมั๊ยครับ ของผมขนาดเข้าเกียร์ถอยแล้วกล้องมองหลังที่วิทยุติด เสามันยังอุตส่าห์ขึ้นมาเลย เอาเป็นว่าถ้าวิทยุทำงานไม่ว่าจะเป็น fm , cd , หรือกล้องถอย เสามันขึ้นหมด อันนี้ต่อตรงไหนผิดไปหรือปล่าวครับ หรือเป็นปกติ

Front Pioneer หรือเปล่าครับ ถ้าใช่ก้อน่าจะเป็นที่ Front ครับ
เมื่อก่อนใช้ Sony ไม่เป็น พอเปลี่ยนมาเป็น Pioneer แล้วเป็น
ผมว่า Front Pioneer มันไม่ตัดไฟที่ใช้เปิดเสา Auto เวลา เปิด FM
