ขอวิธีเลือกชื้อไมล์หน้ามืคแล้ววิธีติดตั้ง

[jzfanclub]

ขอวิธีติดตั้งไมล์หน้ามืดในเอ31?

จะเลือกชื้ออย่างไร?
หน้ามืดมีกี่แบบ?
ราคาค่าติดตั้ง?
แล้วมีคนบอกว่าถ้าติดแล้วรถจะวิ่งดีขึ้นจริงหรึอป่าว?
เกียร์จะเปลี่ยนนิ่มขึ้น

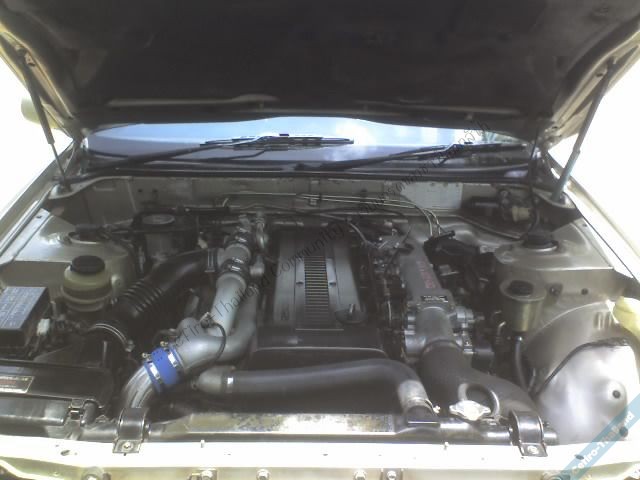

รถหนูเครื่อง เจ โบค่ะ
ขอบคุณค่ะพี่ๆๆ:coolly-0033::coolly-0033:



[A31418]

อ้างอิงจาก Clubjz.
ปลั๊กขาว 12pin
1.น้ำตาล เทา = กราวด์
3.ขาว ดำ = กราวด์
5.แดง เทา = ไฟon
6.เหลืองแดง = เกจ์น้ำมัน
12.เขียว เหลือง = เลี้ยวขวา

ปลั๊กขาว 8pin
1.เขียว ดำ เทา = เลี้ยวซ้าย
2.ขาว ดำ = กราวด์
5.เหลือง = ไฟโชว์รูปแบต
6.ดำ เหลือง = กราวด์
8.แดง เทา = ไฟสูง

ปลั๊กฟ้า 12pin
2.เขียว ขาว = เบรคมือ
5.เหลือง แดง = ปรับไฟหน้าปัทม์
6.ดำ = วัดรอบ
7.เหลือง เขียว = สัญญาณความร้อน
8.ดำ ขาว เทา = เผาหัว
9.แดง เทา = ไฟon
10.เหลือง เขียว เทา = แรงดันน้ำมันเครื่อง
11.เขียว เทา = กราวด์
12.แดง ดำ เทา = ไฟหรี่


Wiring Diagram ไมล์ 2JZ หน้ามืดชนิดเข็ม เกียร์ Auto ตรง
ปลั๊กน้ำตาล
PIN สี สัญลักษณ์ ต่อกับ
1 เทา Belt - เข็มขัดนิรภัย ใช้ขั้วลบ
2 ขาว-แดง Air Bag
3 ดำ Air Bag
4 ดำ-น้ำตาล IGN - สัญญาณวัดรอบเครื่องยนต์
5 แดง-เหลือง OIL - ไฟแสดงน้ำมันเครื่อง (ไฟลบ)
6 เหลือง-แดง CHG - ไฟชาร์จรูปแบต (ขั้วลบ)
7 เหลือง-ดำ PKB (Handbrake) - ไฟเบรคมือ (ไฟลบ)
8 -
9 เหลือง TEMP สัญญาณอุณหภูมิน้ำหล่อเย็น
10 -
11 น้ำตาล GND - กราวด์
12 แดง-ขาว R Lamp - ไฟท้าย (ไฟลบ)
13 ดำ-น้ำเงิน CHG + ไฟชาร์จรูปแบต (ขั้วบวก)

ปลั๊กน้ำเงิน
PIN สี สัญลักษณ์ ต่อกับ
1 เขียว-ดำ TURN-L + ไฟเลี้ยวซ้าย (ไฟบวก)
2 แดง BEAM + ไฟสูงขั้วบวก
3 แดง-เหลือง BEAM - (GND) ไฟสูง ลบ
4 เขียว-เหลือง TURN-R + ไฟเลี้ยวขวา (ไฟบวก)
5 ขาว-ดำ GND - กราวด์
6 แดง-ดำ R ,BUZZLE + สัญญาณจากเกียร์ไฟถอย (ไฟบวก)
7 น้ำเงิน-เหลือง BATT + ไฟแช่ 12V.
8 แดง-ขาว DOOR - ไฟประตู (ไฟลบ)
9 ดำ GND - กราวด์
10 แดง-เขียว ไฟหรี่ + ไฟหรี่เวลาเปิดเรือนไมล์จะลดแสงลง (ไฟบวก)
11 ขาว-เขียว ไม่ต่อ ไม่ต่อ
12 ขาว IG SW. + ไฟ On สวิตซ์กุญแจ
13 ขาว-น้ำเงิน GND - กราวด์

ปลั๊กขาว
PIN สี สัญลักษณ์ ต่อกับ
1 ม่วง-ขาว 4P สัญญาณ SP1 ต่อไป ECU
2 เขียวอ่อน-แดง TRC-OFF - ไฟแสดง TRC (ไฟลบ)
3 ม่วง-น้ำตาล รูปรถ ไฟเกี่ยวกับ Traction (ไฟลบ)
4 น้ำเงิน-ดำ w - ไฟรูปเครื่องยนต์ ต่อจากขั้วตรวจสอบ (ไฟลบ)
5 ส้ม OVER DRIVE OFF - ไฟ Over Drive off (ไฟลบ)
6 เขียว-ดำ L + สัญญาณจากเกียร์ L (ไฟบวก)
7 เขียว-เหลือง 2 + สัญญาณจากเกียร์ 2 (ไฟบวก)
8 -
9 -
10 เขียว D + สัญญาณเกียร์ D (ไฟบวก)
11 เขียว-แดง N + สัญญาณเกียร์ว่าง (ไฟบวก)
12 ม่วง SI ขั้วที่ 3 ของ Speed Sensor จากเกียร์
13 เขียวอ่อน ไม่ใช้ ไม่ใช้
14 -
15 เขียว-ขาว P + สัญญาณเกียร์ P (ไฟบวก)
16 น้ำเงิน VSC - Vehecle Stability Control (ไฟลบ)

ปลั๊กเทา
PIN สี สัญลักษณ์ ต่อกับ
1 เขียว-ดำ ABS - ไฟ ABS (ไฟลบ)
2 น้ำตาล-เหลือง Empty. FUEL - ไฟเตือนน้ำมันหมดถัง (ไฟลบ)
3 แดง-น้ำเงิน IG SW. + ไฟ On สวิตซ์กุญแจ
4 -
5 ดำ-น้ำตาล FUEL Level สัญญาณระดับน้ำมันจากลูกลอย
6 ขาว-แดง ECT Snow - ไฟแสดง ECT Snow (ไฟลบ)
7 น้ำเงิน-ขาว ECT PWR - ไฟแสดง ECT PWR (ไฟลบ)
8 -
9 ขาว-ดำ GND กราวด์
10 -

เรือนไมค์ดิจิตอลปี93
ปลั๊กสีส้ม
Pinที่ สีสายไฟ สัญลักษณ์ ต่อกับ
1 เหลือง/แดง IGN + ไฟบวก IGN +
2 ไม่ใช้
3 ดำ Chg. + ไฟบวก Chg.+
4 เขียวอ่อน/แดง TRC. เอาลบ(-)มาtric
5 ม่วง/เขียว R.Light ( ไฟท้าย ) เอาลบ(-)มาtric
6 เขียวอ่อน/ดำ TRC./Off เอาลบ(-)มาtric
7 เหลือง/เขียว Chg. - ไฟลบ Chg.-
8 ไม่มีสายไฟ ECT SPORT เอาบวก(+)มาtric
9 น้ำเงิน/ขาว ECT PWR. เอาบวก(+)มาtric
10 ขาว/ดำ GROUND ขั้วลบ(-)
11 เหลือง/ดำ ไฟแสดงอุณหภูมิท่อไอเสียเกินเกณฑ์ (-)มาจากSENSERอุณหภูมิท่อไอเสีย
12 เทา/เขียว CHECK ENG. กล่อง ECU. ขั้ว W
13 ไม่ใช้
14 ไม่ใช้
15 เขียว/เหลือง TURN ( R ) ไฟเลี้ยวขวา ( + )
16 แดง/น้ำเงิน BEAM ( ไฟสูง ) ไฟสูง ( + )
17 เขียว/ดำ TURN ( L ) ไฟเลี้ยวซ้าย ( + )
18 ดำ/ขาว PKB.( BRAKE ) เบรคมือ ( - )
19 เหลือง/น้ำเงิน OIL. ไฟน้ำมันเครื่อง ( - )
20 เขียว ไฟหรี่ ไฟหรี่ ( + )
21 ไม่ใช้
22 ดำ GROUND ไฟหรี่ ขั้วลบ(-)
23 ขาว/ดำ GROUND ขั้วลบ(-)
ปลั๊กสีขาว
Pinที่ สีสายไฟ สัญลักษณ์ ต่อกับ
1 น้ำเงิน/เหลือง MEMORY ไฟบวก ( + ) ตลอดเวลา
2 เหลือง SI. ขั้วที่ 3 ของ Sp Gen.เกียร์
3 เขียวอ่อน/แดง 4P กล่อง ECU. ขั้ว SP.1
4 เหลือง/แดง TEMP. อุณหภูมิน้ำ
5 เหลือง/น้ำเงิน FUEL ( FV+5V. ) ขั้วที่ 1 ลูกลอย + 5 V.
6 เหลือง/ดำ FUEL ( FR ) ขั้วที่ 3 ลูกลอย
7 น้ำตาล GROUND ขั้วลบ(-)
8 ดำ/ขาว FUEL ( FE ) ขั้วที่ 2 ขั้วลบลูกลอย ( - )
9 น้ำตาล GROUND ขั้วลบ(-)
10 ดำ IGN.( - ) IGN.( - ) สัญญาณวัดรอบ
11 ม่วง/เขียว O/D OFF. เอาลบ(-)มาtricจาก O/D
12 เขียว/ดำ เกียร์ L เอาบวก(+)มาtricมา จากSW.เกียร์
13 ม่วง เกียร์ 2 เอาบวก(+)มาtricมา จากSW.เกียร์
14 เขียว/เหลือง เกียร์ D เอาบวก(+)มาtricมา จากSW.เกียร์
15 เขียว/แดง เกียร์ N เอาบวก(+)มาtricมา จากSW.เกียร์
16 แดง/น้ำเงิน เกียร์ R เอาบวก(+)มาtricมา จากSW.เกียร์
17 เขียว/ขาว เกียร์ P เอาบวก(+)มาtricมา จากSW.เกียร์
18 ขาว ABS. เอาบวก(+)มาtric มาจาก ABS.
19 ไม่ใช้
20 เขียวอ่อน DOOR เอาลบ(-)มาtric มาจาก SW.ประตู
21 เขียวอ่อน/แดง SEAT BELT เอาลบ(-)มาtric มาจาก SW.เข็มขัดนิรภัย
<!-- / message --><!-- edit note -->



[A31873]

เซฟเก็บไว้เลย อิอิ



[jzfanclub]

:coolly-0001::coolly-0001::coolly-0001:



[A8497]

ป๋าลอง สวดยอด (สุดยอด)
